गहरे नाली बॉल बेयरिंग, कोणीय संपर्क बॉल बेयरिंग और थ्रस्ट बॉल बेयरिंग के लक्षण और उपयोग

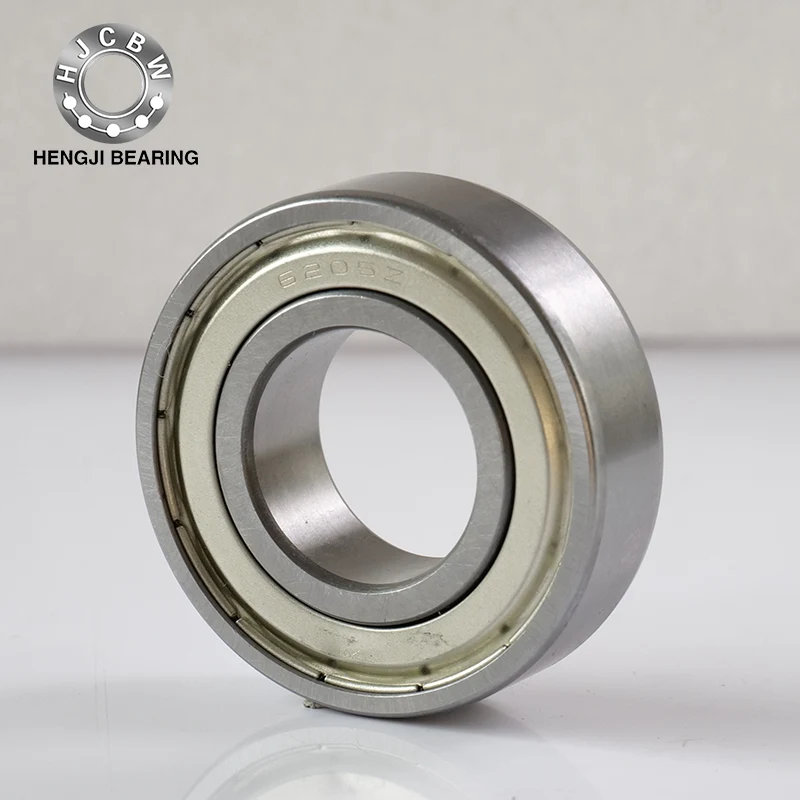

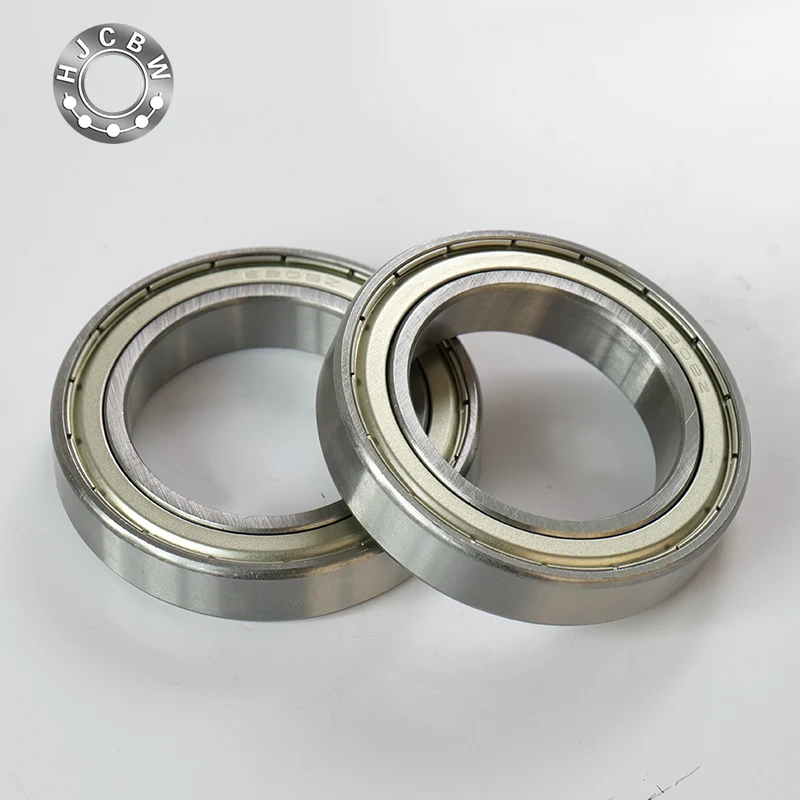

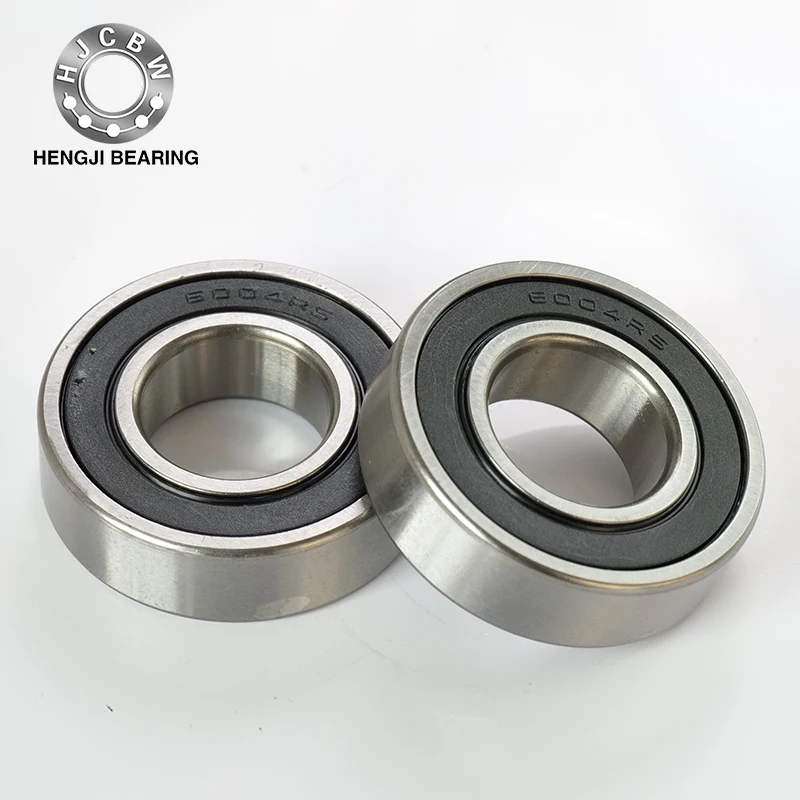

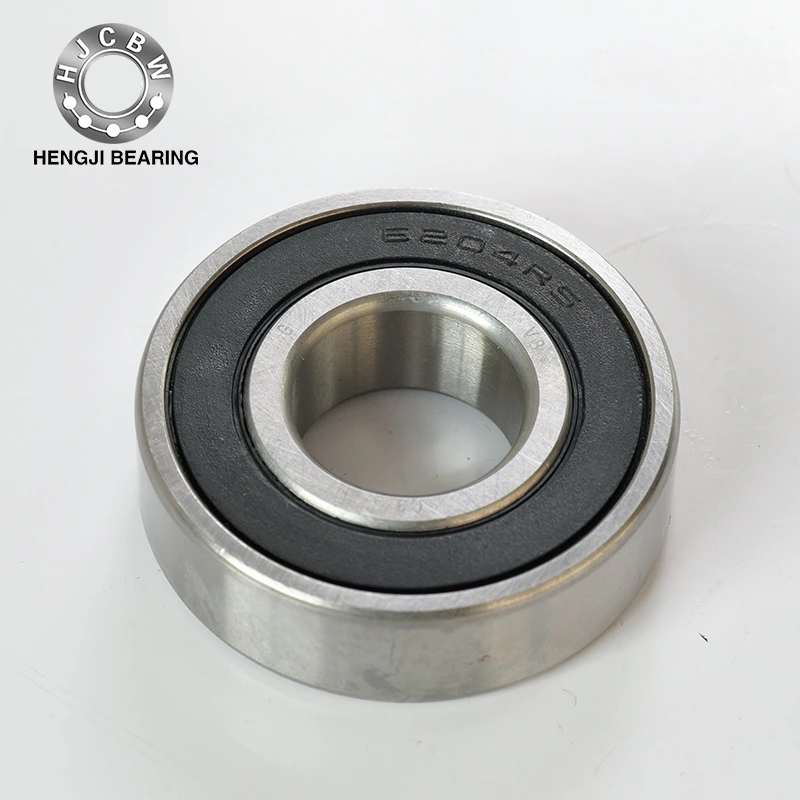

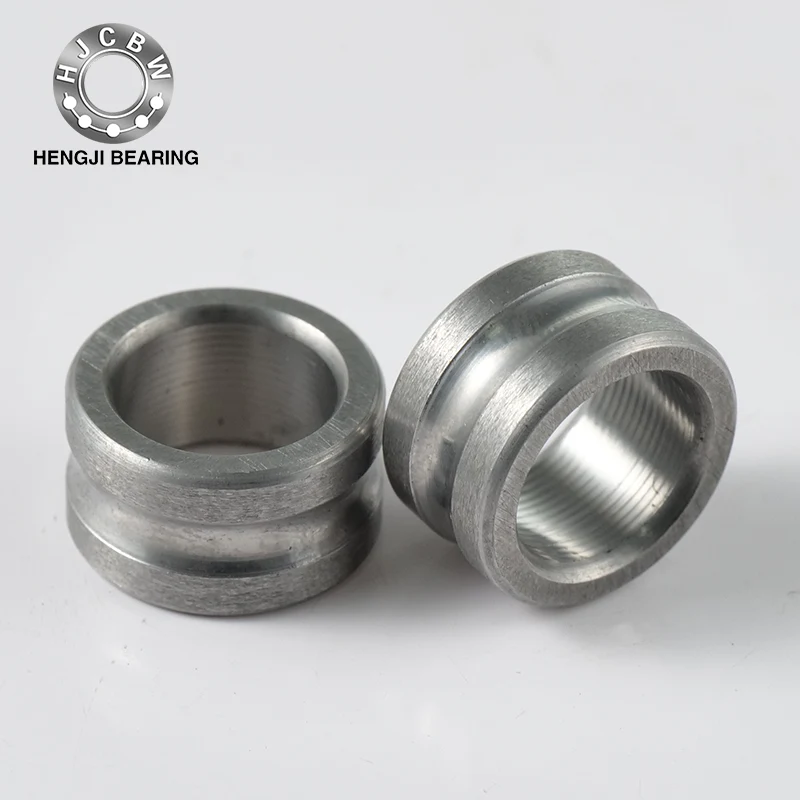

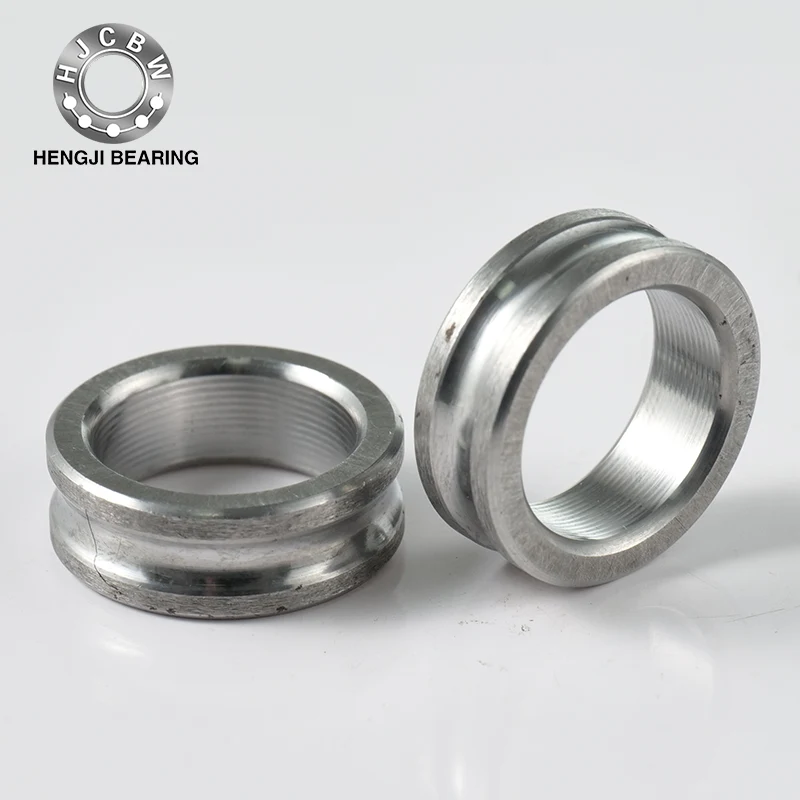

टीप ग्रूव बॉल बेयरिंग

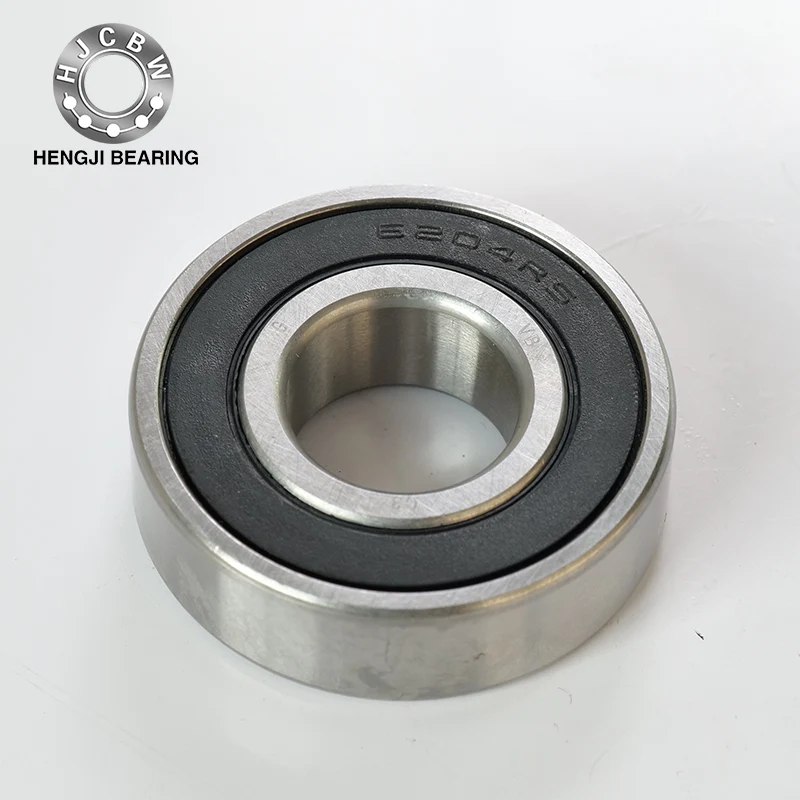

विशेषताएँ:टीप ग्रूव बॉल बेयरिंगउपयोग की एक विस्तृत श्रृंखला के साथ प्रतिनिधि रोलिंग बीयरिंग हैं। वे रेडियल लोड और द्विदिश अक्षीय अक्षीय भार का सामना कर सकते हैं, और उन अनुप्रयोगों के लिए उपयुक्त हैं जिनके लिए कम शोर, उच्च गति वाले रोटेशन और कम कंपन की आवश्यकता होती है। स्टील डस्ट कवर या रबर सील के साथ सील बीयरिंग उचित मात्रा में ग्रीस से भरे हुए हैं। बाहरी छल्ले पर रिंग या फ्लैंग्स को बनाए रखने के साथ बीयरिंग अक्षीय रूप से पता लगाने और आवास में स्थापित करना आसान है। उच्च-लोड बीयरिंगों के आयाम मानक बीयरिंगों के समान हैं, लेकिन आंतरिक और बाहरी छल्ले पर एक भरने वाला नाली है, जो गेंदों की संख्या और रेटेड लोड को बढ़ाता है।

मुख्य रूप से लागू पिंजरे: स्टील स्टैम्पिंग केज (वेवफॉर्म, क्राउन-शेप्ड ... सिंगल रो; एस-शेप्ड ... डबल रो), कॉपर मिश्र धातु या फेनोलिक राल कट केज, सिंथेटिक राल ढाला पिंजरे।

मुख्य उपयोग: ऑटोमोबाइल: रियर व्हील्स, ट्रांसमिशन और इलेक्ट्रिकल डिवाइस घटक।

इलेक्ट्रिकल: सामान्य-उद्देश्य मोटर्स, घरेलू उपकरण।

अन्य: उपकरण, आंतरिक दहन इंजन, निर्माण मशीनरी, रेलवे वाहन, लोडिंग और अनलोडिंग मशीनरी, कृषि मशीनरी, विभिन्न औद्योगिक मशीनरी।

कोणीय संपर्क बॉल बेयरिंग

विशेषताएं: रिंग और गेंद के बीच एक संपर्क कोण है। मानक संपर्क कोण 15 °, 30 ° और 40 ° हैं। संपर्क कोण जितना छोटा होगा, उच्च गति वाले रोटेशन के लिए अधिक अनुकूल। संपर्क कोण जितना बड़ा होगा, अक्षीय भार क्षमता उतनी ही अधिक होगी। सिंगल-रो बीयरिंग रेडियल लोड और यूनिडायरेक्शनल एक्सियल लोड का सामना कर सकते हैं। डीबी संयोजन, डीएफ संयोजन और डबल-पंक्ति बीयरिंग रेडियल लोड और द्विदिश अक्षीय लोड का सामना कर सकते हैं। डीटी संयोजन उन अवसरों के लिए उपयुक्त है जहां यूनिडायरेक्शनल अक्षीय लोड बड़ा है और एकल असर का रेटेड लोड अपर्याप्त है। हाई-स्पीड एसीएच प्रकार के बीयरिंग में एक छोटी गेंद का व्यास और बड़ी संख्या में गेंदें होती हैं। वे ज्यादातर मशीन टूल स्पिंडल में उपयोग किए जाते हैं। कोणीय संपर्क बॉल बेयरिंग हाई-स्पीड और हाई-सटीक रोटेशन के लिए उपयुक्त हैं। संरचना यह है कि पीछे की ओर संयुक्त दो एकल-पंक्ति कोणीय संपर्क बॉल बेयरिंग आंतरिक और बाहरी छल्ले को साझा करते हैं, जो रेडियल लोड और द्विदिश अक्षीय लोड का सामना कर सकते हैं। खांचे बीयरिंगों को भरने के बिना भी सील प्रकार हैं।

मुख्य रूप से लागू पिंजरे: स्टील प्लेट स्टैम्पिंग पिंजरों (कटोरे के आकार का ... एकल पंक्ति; एस-आकार, मुकुट के आकार का ... डबल रो), कॉपर मिश्र धातु या फेनोलिक राल कट पिंजरों, सिंथेटिक राल गठित पिंजरे।

मुख्य उपयोग: सिंगल रो: मशीन टूल स्पिंडल, हाई-फ़्रीक्वेंसी मोटर्स, गैस टर्बाइन, सेंट्रीफ्यूगल सेपरेटर्स, स्मॉल कार फ्रंट व्हील्स, डिफरेंशियल पिनियन शाफ्ट।

डबल रो: ऑयल पंप, रूट्स ब्लोअर, एयर कंप्रेशर्स, विभिन्न ट्रांसमिशन, ईंधन इंजेक्शन पंप, प्रिंटिंग मशीनरी।

थ्रस्ट बॉल बेयरिंग

विशेषताएं: इसमें एक रेसवे, एक गेंद और एक केज असेंबली के साथ एक वॉशर के आकार की रेसवे रिंग शामिल है। शाफ्ट से मेल खाने वाली रेसवे रिंग को शाफ्ट रिंग कहा जाता है, और हाउसिंग से मेल खाने वाली रेसवे रिंग को सीट रिंग कहा जाता है। द्विदिश बीयरिंग के लिए, मध्य रिंग शाफ्ट के साथ मेल खाता है। एक-तरफ़ा असर एक-तरफ़ा अक्षीय भार का सामना कर सकता है, और दो-तरफ़ा असर दो-तरफ़ा अक्षीय भार का सामना कर सकता है (न ही रेडियल लोड का सामना कर सकता है)।

मुख्य रूप से लागू पिंजरे: स्टील प्लेट स्टैम्पिंग केज, कॉपर मिश्र धातु या फेनोलिक राल कट पिंजरे, सिंथेटिक राल गठित पिंजरे।

मुख्य उपयोग: ऑटोमोबाइल स्टीयरिंग पिन, मशीन टूल स्पिंडल।
